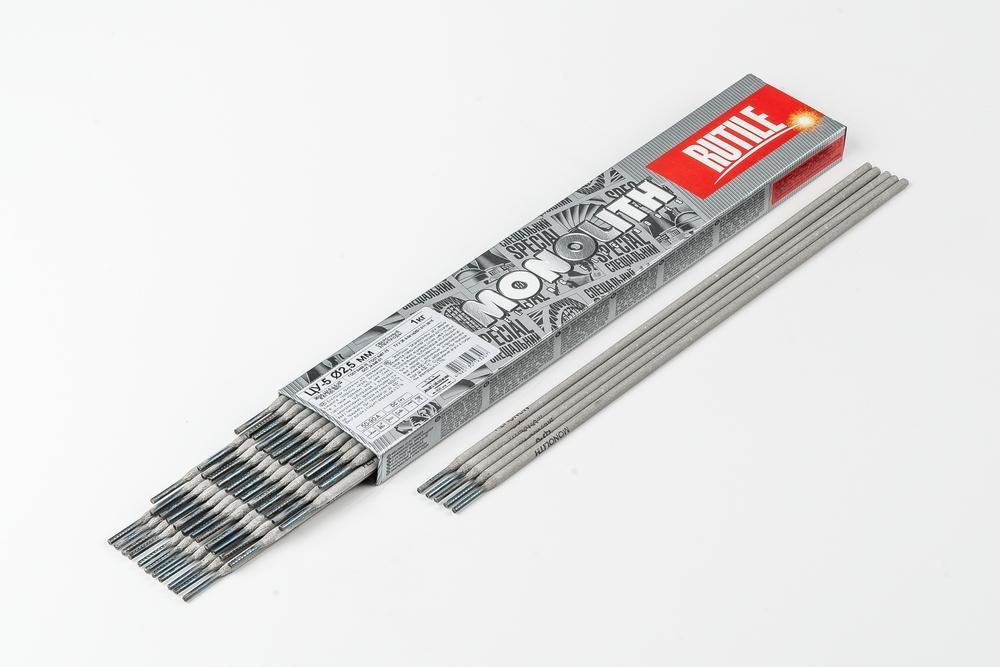

Электроды сварочные ЦУ-5 Ø2.5 мм (MONOLITH)

Электроды сварочные

ВИД ПОКРЫТИЯ - основное

ГОСТ 9466 — 75

Э 50А –ЦУ-5-Ø-УД Е 51 3(0) — Б20

ТУ У 25.9-34142621-011:2015

ОСТ 24.948.01

AWS A5.1: E7015

Электроды ЦУ-5 предназначены для сварки элементов поверхностей нагрева котлогенераторов, а также корневых швов, стыков толстостенных трубопроводов с углеродистых и низколегированных кремнемарганцевых сталей с временным сопротивлением не ниже 490 МПа, работающих при температуре до 400°С.

Сварку проводить постоянным током обратной полярности, (+) на электроде. Сварку электродами ЦУ-5 производят без предварительного нагрева и последующей термообработки на короткой длине дуги по очищенным кромкам. Электроды ЦУ-5 обеспечивают высокую стойкость металла шва к образованию пор при кратковременном увеличении длины сварочной дуги.

При нормальных условиях хранения не требуют прокалки перед сваркой. В случае увлажнения прокалка: 360± 20° 120+30 хв.

Содержание влаги в покрытии электродов не более 0,7 %.

ХИМИЧЕСКИЙ СОСТАВ НАПЛАВЛЕННОГО МЕТАЛЛА, %



Mn	Si	C	P	S
1.0-1.6	0.2-0.5	0.06-0.12	≤ 0.035	≤ 0.030



МЕХАНИЧЕСКИЕ СВОЙСТВА МЕТАЛЛА ШВА

Временное сопротивление, Н/мм²	Относительное удлинение, %	Ударная вязкость, Дж/см²
≥510	≥20	≥137

Сварку проводить постоянным током обратной полярности «+» на электроде.

УПАКОВОЧНЫЕ ДАННЫЕ

Диаметр, мм	Длина, мм	Сила сварочного тока, А	Количество электродов в пачке, шт.	Вес пачки, кг
2.5	300	65-90	55-58	1



ПОЛОЖЕНИЯ ШВОВ ПРИ СВАРКЕ

PA PB PC PF



PE PD

ДСТУ EN ISO 6947



СЕРТИФИКАЦИЯ



Сертификат соответствия системе сертификации УкрСЕПРО



Государственный стандарт Российской Федерации

KZ-STANDART
